Android源码学习(一):Mac OSX开发环境搭建

Posted by AlexWan on 2016-01-12

官网教程

Mac OS X 10.10.3下android-5.1.1_r9 源码下载与编译

Build Android 5.0 Lollipop on OSX 10.10 Yosemite

Mac 10.10 编译android 4.4.4 for nexus

Build Android 5.0 Source

一、Mac OSX 开发环境搭建

本文的Mac OSX的版本为 OSX 10.11

默认情况下,MacOs系统是大小写保留,但大小写不敏感的文件系统。这种文件系统不被git支持,会引起git一些命令行行为不正常,如 git status。因此建议将ASOP源码文件放在一个大小写敏感的工作环境中。可以使用磁盘镜像来建立一个这样的文件系统。

1、创建磁盘文件

在MacOs系统中使用磁盘镜像创建一个大小写敏感的文件系统很简单。打开Mac自带的磁盘工具(Disk Utility),选择New Image,分配至少26G大小的空间;稍微大一点的空间可能会更好如50G。保证选择格式为OSX 扩展(区分大小写,日志式)的卷。



也可以通过shell命令行来创建磁盘镜像

hdiutil create -type SPARSE -fs 'Case-sensitive Journaled HFS+' -size 50g ~/android.dmg

上面的命令行会创建一个.dmg(或.dmg.sparseimage)格式文件。以后可以用这个镜像来作为Android 开发环境的磁盘。
之后,如果需要更大的磁盘空间,可以用下面的命令行来改变磁盘镜像的大小

# hdiutil resize -size <new-size-you-want>g ~/android.dmg.sparseimage

对于名称为android.dmg的磁盘镜像,可以在~/.bash_profile文件中加入下面的辅助function来启动你的磁盘镜像

  • 当执行mountAndroid时挂载镜像

    # mount the android file image
    function mountAndroid { hdiutil attach ~/android.dmg -mountpoint /Volumes/android; }
  • 执行umountAndroid卸载镜像

    # unmount the android file image
    function umountAndroid() { hdiutil detach /Volumes/android; }

镜像文件的地址要视你的本地具体的镜像的位置(本地的镜像地址在home的根目录中)。
磁盘镜像创建完毕

2、安装配置JDK

在安装和配置JDK的时候要根据你的Mac 系统的版本来决定你要选择的JDK版本和要编译的Android Source的分支(branch)。

  • master分支的AOSP需要Java 8.x 对应的JDK 1.8
  • 5.0.x分支的AOSP需要Java 7对应的版本JDK 1.7
  • GingerbreadKitKat版本之间的Android版本需要下载安装Java 6 对应的 Java JDK
1) Master分支

为了在Mac上编译最新的源码,需要运行Mac OS X v10.10 (Yosemite)更新版本的Mac,和对应的Xcode 4.5.2及以上版本的Command Line Tools。

2) 6.0.x分支

编译 6.0.x的AOSP 源码,需要系统版本为Mac OS X v10.10 (Yosemite)的Mac,和对应版本为Xcode 4.5.2Command Line Tools

3) 5.0.x分支

编译 5.0.x的AOSP 源码,需要系统版本为Mac OS X v10.8 (Mountain Lion)的Mac,和对应版本为Xcode 4.5.2Command Line Tools

4) 4.4.x分支

编译 4.4.x的AOSP 源码,需要系统版本为Mac OS X v10.6 (Snow Leopard)Mac OS X v10.7 (Lion)的Mac,和对应版本为Xcode 4.2Command Line Tools

5) 4.0.x以及更早的分支

对于4.0.x以及更早版本的分支,需要系统版本为Mac OS X v10.5 (Leopard)Mac OS X v10.6 (Snow Leopard)的Mac,同时要有Mac OS X v10.5 SDK的支持

3、安装需求工具

  • 安装Xcode

Apple Developer网站来安装Xcode。建议3.1.4版本及以上的Xcode。版本4.x可能会引起一些问题。如果你未注册苹果开发者,则需要创建一个Apple ID来下载Xcode。

  • 安装MacPorts(安装时间可能会比较长,耐心等待即可)

注意: 保证在/usr/bin上级路径中已有/opt/local/bin路径目录。如果没有,需要在~/.bash_profile文件中添加一下命令

export PATH=/opt/local/bin:$PATH

注意:如果home根目录中不存在.bash_profile 文件,需要手动创建一个。

  • 从MacPorts上获取GitGPG等包
    $ POSIXLY_CORRECT=1 sudo port install gmake libsdl git gnupg

如果Mac系统版本为OS X v10.4,还需要安装bison

$ POSIXLY_CORRECT=1 sudo port install bison

对于版本ICS( Ice Cream Sandwich (4.0.x))之前的Android,使用 gmake 3.82版本会有阻止android源码编译的bug,安装时请安装最新的gmake或者通过以下几步安装3.81版本。

  1. 编辑/opt/local/etc/macports/sources.conf,添加一行

    file:///Users/Shared/dports
  2. 在远程同步之前,创建目录

    $ mkdir /Users/Shared/dports
  3. 在新的dports目录中运行

    $ portindex /Users/Shared/dports
  4. 最后安装旧版本的gmake

    $ sudo port install gmake @3.81

4、解除文件限制

默认情况下,Mac系统限制了同时打开文件数,会限制编译进程的执行;在 ~/.bash_profile文件中添加以下命令来取消限制:

# set the number of open files to be 1024
ulimit -S -n 1024

5、自定义配置(可选)

使用ccache编译工具来加速rebuilds。如果你经常用make clean命令或切换不同开发版本,ccache很有用。

  • 在.bashrc(或类似)文件中加入下面命令
    export USE_CCACHE=1

默认情况cache会被存储在~/.ccache中。如果你的home目录在NFS或其他非本地文件系统上,你也可以在.bashrc文件中指定cache目录

export CCACHE_DIR=<path-to-your-cache-directory>

建议缓存的大小为50-100GB,下载源码后需要先执行下面的命令

prebuilts/misc/linux-x86/ccache/ccache -M 50G

如果是Mac系统,应该用darwin-x86来替换linux-x86

prebuilts/misc/darwin-x86/ccache/ccache -M 50G

当编译Ice Cream Sandwich (4.0.x)及之前版本时,ccache则在不同的位置:

prebuilt/linux-x86/ccache/ccache -M 50G

设置存储在CCACHE_DIR中,并且为持久化状态。

二、下载源码

配置好开发环境后,就可以进行源码下载了。因为国内网络环境,国内开发者建议通过清华AOSP来下载AOSP。用清华AOSP时建议用repo git来下载源码。

1.安装Repo

Repo是一个辅助Git管理Android版本及分支的工具.在安装repo前,需要新建一个文件夹~/bin(名字可随意定)并把这个文件夹放到PATH环境变量里,然后我们就可以把repo下载到这个文件夹里.

  • 保证你在home目录中有bin/的目录并且包含在你的路径中

    $ mkdir ~/bin
    $ PATH=~/bin:$PATH
  • 下载Repo工具并保证可以执行

    $ curl https://storage.googleapis.com/git-repo-downloads/repo > ~/bin/repo
    $ chmod a+x ~/bin/repo
  • 建立工作目录(目录可以是任意指定的 ,Mac可以在挂载Disk Image中创建目录)

    mkdir WORKING_DIRECTORY
    cd WORKING_DIRECTORY
  • 配置Git的name 和 email。为了使用Gerrit Code-review工具,需要一个注册Google账号的email,保证email是激活状态能够收取到消息。(若为清华AOSP,Email随意)

    $ git config --global user.name "Your Name"
    $ git config --global user.email "you@example.com"
  • 运行repo init来初始化代码仓库。必须为manifest指定一个URL,指定要下载的远程代码分支

    $ repo init -u https://android.googlesource.com/platform/manifest

上面初始的是master分支的代码,根据你的Mac系统版本来选择android源码版本,可以为之后编译工具减少不少的麻烦。用-b命令来选择分支。因为本文Mac系统版本为 Mac OSX 10.11,所以用的master分支的源码来进行源码学习。具体分支查看Source Code Tags and Builds

$ repo init -u https://android.googlesource.com/platform/manifest -b android-4.0.1_r1

国内开发者可以参考文章Android 镜像使用帮助

初始化成功后,会有Repo is initialized in your working directory的成功消息了。对应源码根目录会含有对应的.repo目录。

  • 下载源码:在上面指定WORKING_DIRECTORY根目录中用repo sync命令拉取android 源码,并下载到本地,
    $ repo sync

下载源码的时间特别漫长,中途可能会发生断开连接的现象。不过下载支持断点续传,停止时再用repo sync命令即可。
更多关于Repo command

三、编译源码

源码下载完成后就可以进行编译工作了。源码下载成功后,会自动解压缩到WORKING_DIRECTORY目录中,如果你下载的源码不是在挂载的android磁盘镜像中,需要将WORKING_DIRECTORY中的源码拷贝到/Volumes/android/中,进行编译(command+c - command + v 即可)。

  • 进入源码根目录

    cd /Volumes/android
  • 执行envsetup.sh脚本初始化环境

    $ source build/envsetup.sh

    $ . build/envsetup.sh

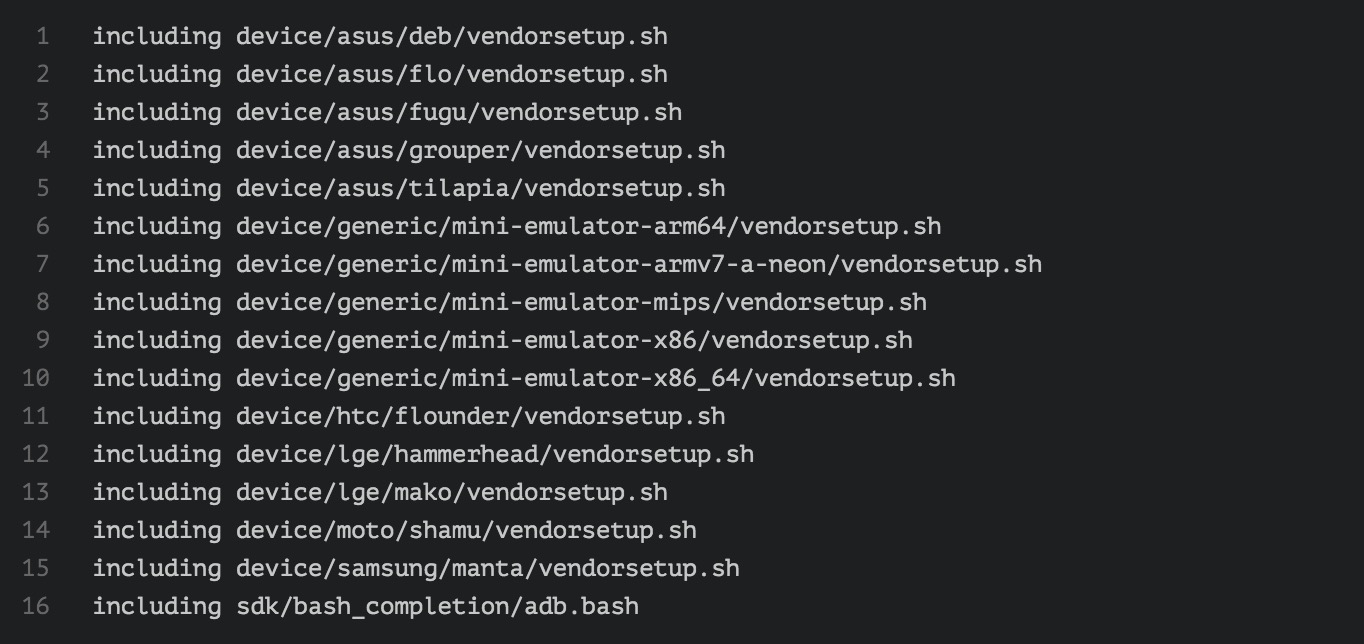

得到类似这面这样的提示信息



  • 选择编译的目标
    lunch选择要编译的目标,如:
    $ lunch aosp_arm-eng

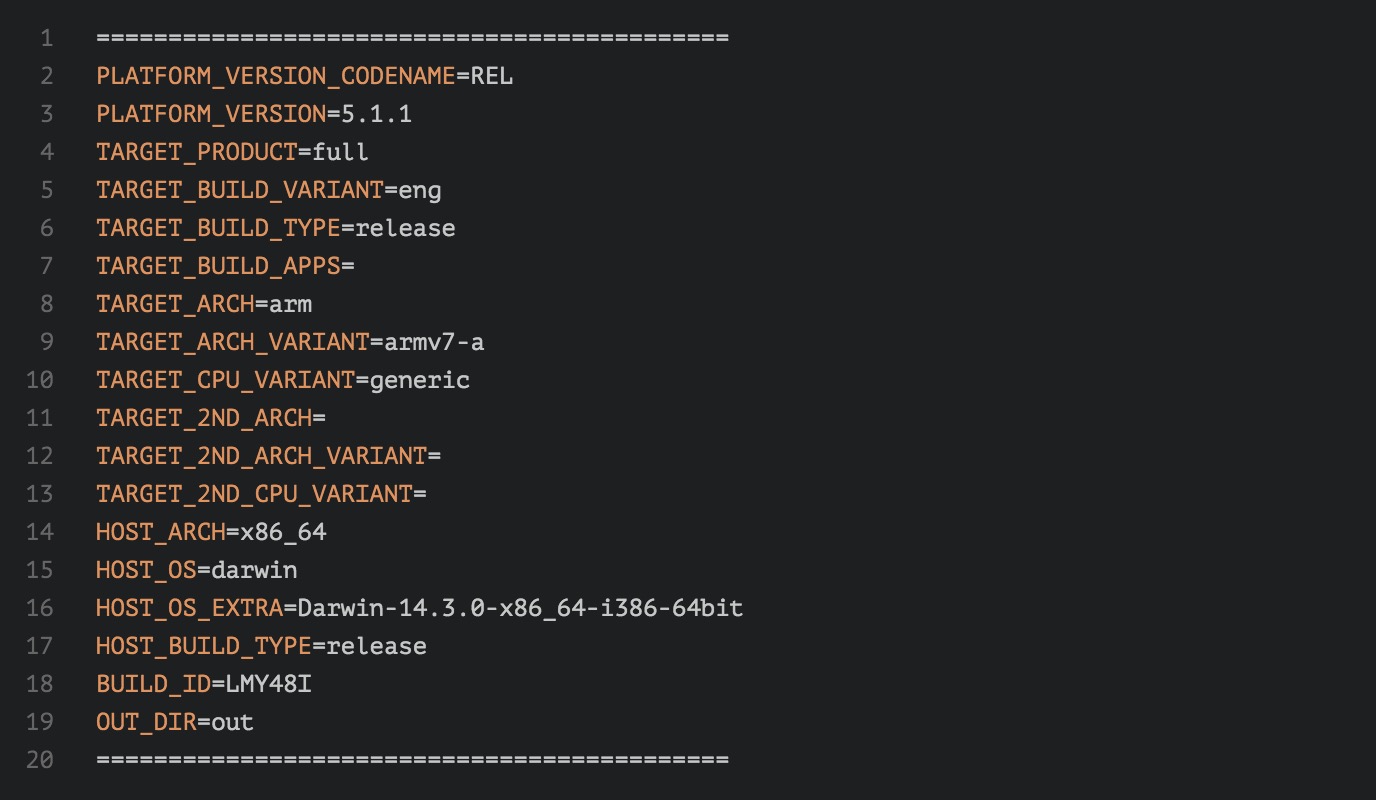

表示编译后的版本为模拟器的版本。成功后得到类似下面这样的信息



更多查看Running Builds

  • 开始编译
    $ make -jN

其中N代表同时进行的任务数.官方建议任务数设置为线程数的1~2倍,比如我的机器是单CPU,四核,8线程,则最快的构建任务数是8~16。根据不同机器的性能,编译时长会有不同的差异。本文的Mac配置MacBook Pro (2.2 GHz Intel Core i7/16 GB 1600 MHz DDR3)编译一个半小时。在编译过程中可能会有因为各种问题而中断编译。在文章Android源码学习(二):编译问题总结中对常遇到的问题进行了总结。

**make completed successfully (xx:xx (mm:ss))**

如果出现以上的提示,恭喜,表示你你已经编译成功。

因为编译时选择的是aosp_arm-eng,所以用的是模拟器来进行调试

$ emulator

模拟器启动很慢,大概10分钟这样模拟器运行成功。有资源的同学建议还是用真机来刷。具体的刷机参考Flash a Device,这里就不详细说明了。

四、查看源码

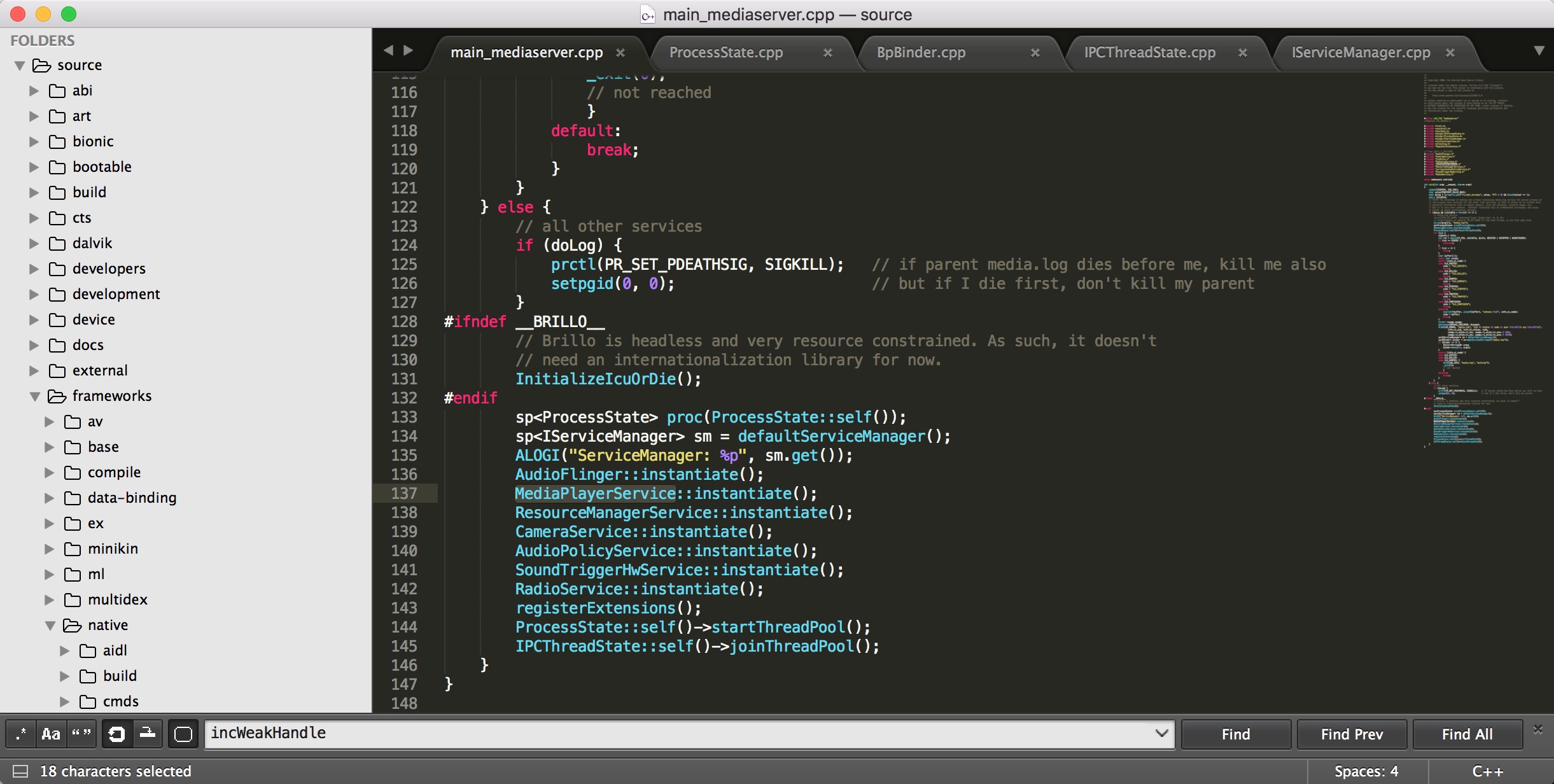

Mac下查看android源码,这里推荐Sublime Text配合插件还是比较好用的,类似这样



具体可以参考Android 源码Mac-OSX查看工具Sublime-Text2
来安装Package Control插件和CTags Package:

  • 安装Package Control插件

    1. 打开控制台:View->show console 或 ctrl + ~
    2. 本文用是Sublime Text3 , 输入以下命令
      import urllib.request,os,hashlib; h = '2915d1851351e5ee549c20394736b442' + '8bc59f460fa1548d1514676163dafc88'; pf = 'Package Control.sublime-package'; ipp = sublime.installed_packages_path(); urllib.request.install_opener( urllib.request.build_opener( urllib.request.ProxyHandler()) ); by = urllib.request.urlopen( 'http://packagecontrol.io/' + pf.replace(' ', '%20')).read(); dh = hashlib.sha256(by).hexdigest(); print('Error validating download (got %s instead of %s), please try manual install' % (dh, h)) if dh != h else open(os.path.join( ipp, pf), 'wb' ).write(by)
  • 安装CTags Package

    1. 首先打开Sublime Text3,右键 -> Preference -> Packages Browse。查看是否已经安装了CTags Package,如果没有则继续下面步骤。
    2. 右键 -> Preference -> Package control, 输入”install package”,它会找出你可以安装的插件,在列表中选择ctag插件进行安装
    3. 修改函数跳转方式: 默认函数跳转:Ctrl+shift+左键; 跳转返回:Ctrl+shift+右键。修改方法:

      Perference->Package Settings->CTags->Mouse Binding Default->复制全部->粘贴到Perference->Package Settings->CTags->Mouse Binding User

      把里面的”ctrl+shift”,修改为“command”,这样就可以用“command+左键”跳转了

      [
      {
      "button": "button1",
      "count": 1,
      "press_command": "drag_select",
      "modifiers": [“command”],
      "command": "navigate_to_definition"
      },
      {
      "button": "button2",
      "count": 1,
      "modifiers": ["command"],
      "command": "jump_prev"
      }
      ]
  • 导入Android 源码工程

    1. 在Sublime Text3工具栏点击 Project->Open Project, 选择Android源码根目录作为工程导入
    2. 右键点击Side Bar中android 源码根目录,右键-> CTgas: Rebuild Tags, 创建索引
    3. 接下来就利用快捷键浏览代码了:
      Command+P:查找文件
      Command+R:查找方法
      Command+左键:文件或函数跳转
      Command+右键:返回文件或函数跳转的原始位置
